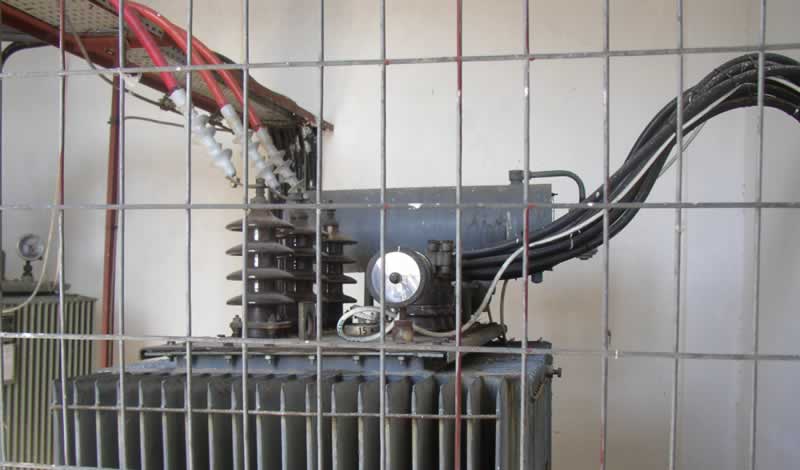

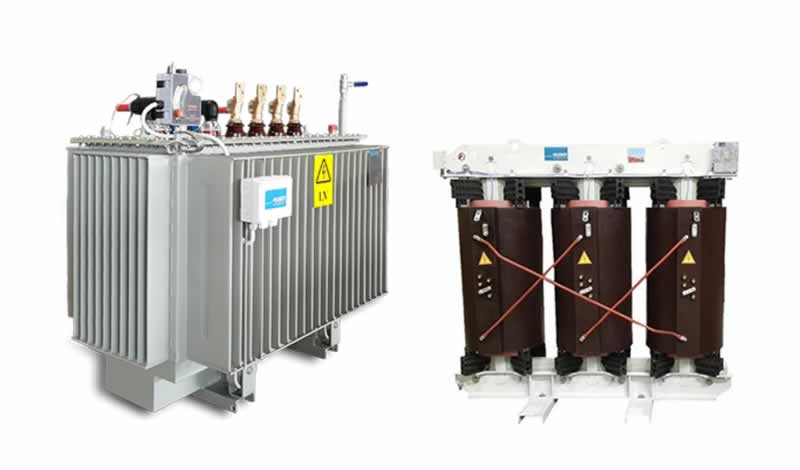

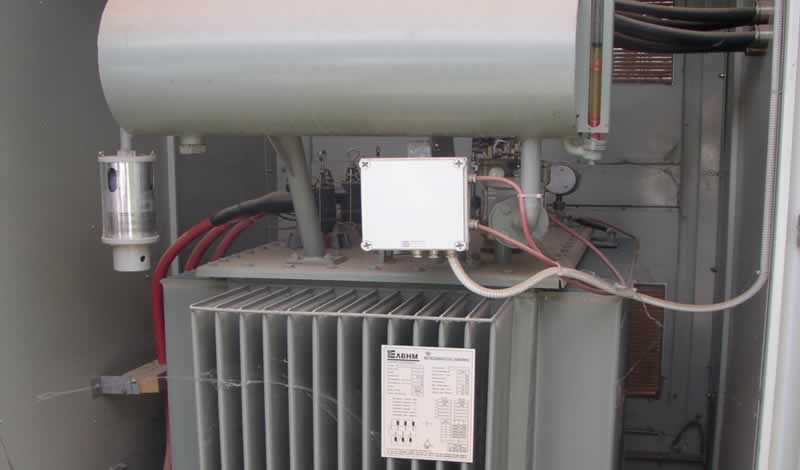

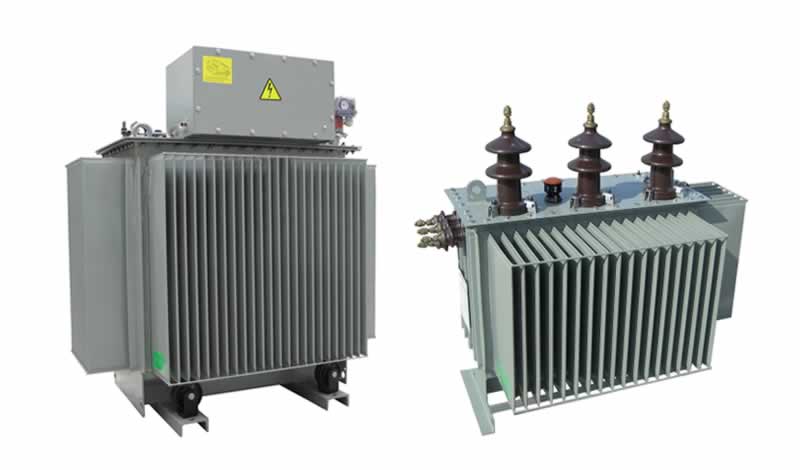

Μετασχηματιστές Μέσης Τάσης Ελαίου και Ξηρού Τύπου (χυτοριτίνης).

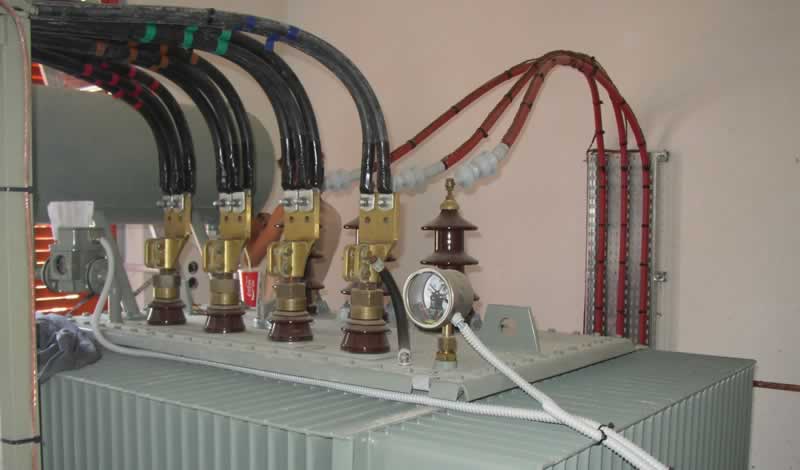

Οι μετασχηματιστές ελαίου περιέχουν:

• Η/Ν Buchholz δύο πλωτήρων
• Θερμόμετρο δύο επαφών
• Αφυγραντήρας Silica-gel
• Επιλογέας μεταγωγής τάσης 5 θέσεων (± 2×2,5%)
• Δοχείο διαστολής
• Δείκτης στάθμης ελαίου
• Τροχοί κυλίσεως
• Κρίκοι ανύψωσης
• Βαλβίδα ταχείας εκκένωσης
• Μονωτήρες Μ.Τ. – Χ .Τ.
• Ακροδέκτες γείωσης
• Πινακίδα Ισχύος

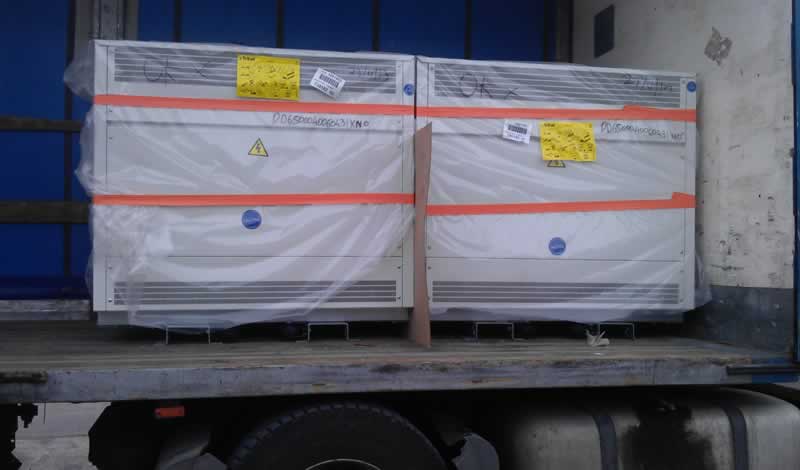

Oι μετασχηματιστές ξηρού τυπου (χυτοριτίνης) περιέχουν:

• Τροχοί κυλίσεως
• Οπές ανάρτησης
• Μπάρες σύνδεσης Μ.Τ. – Χ .Τ.
• Ακροδέκτες γείωσης
• Λήψεις μεταγωγής τάσης 5 θέσεων (± 2×2,5%)
• Θερμοστοιχεία PT100
• Κλεμμοκιβώτιο
• Ηλεκτρονικό ρελέ προστασίας έναντι υπερθέρμανσης με δυνατότητα προγραμματισμού τεσσάρων επαφών (alarm, απόζευξη, σήμανση σφάλματος, έλεγχος ανεμιστήρα)
• Πινακίδα Ισχύος

Διαθέτουμε μετασχηματιστές μέσης τάσης της EATON (Ulusoy Elektrik), AEG και Schneider Electric.

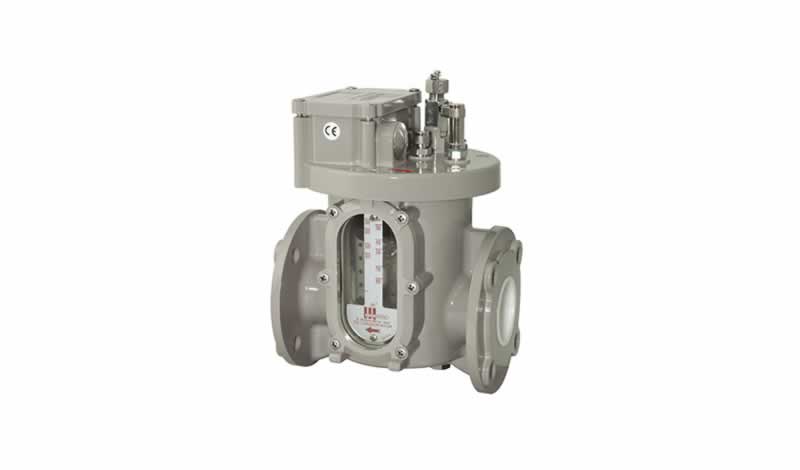

Ηλεκτρονόμοι (Η/Ν) Buchholz για Μετασχηματιστές Ελαίου

Από τα σημαντικότερα τμήματα ενός υποσταθμού μέσης τάσης αποτελούν οι ηλεκτρονόμοι προστασίας των μετασχηματιστών για την ασφαλή λειτουργία των υποσταθμών και πρέπει να ελέγχονται οπωσδήποτε στην προληπτική συντήρηση.

Ο Ηλεκτρονόμος (Η/Ν) Buchholz τοποθετείται μεταξύ του δοχείου διαστολής του μετασχηματιστή και του δοχείου ελαίου του και διαθέτει δύο επαφές μία για σήμανση κινδύνου ALARM και μία για απόζευξη TRIP. Ο ηλεκτρονόμος Buchholz ενεργοποιείται στις παρακάτω περιπτώσεις:

• Με τη συγκέντρωση φυσαλίδων στο εσωτερικό του. Έτσι όταν ο όγκος του αερίου ξεπεράσει κάποιο όριο δίνει αρχικά εντολή σήμανσης κινδύνου και, αν ο όγκος εξακολουθεί να αυξάνει, εντολή απόζευξης.
• Με την έντονη ροή του λαδιού στο σωλήνα που συνδέει το δοχείο διαστολής με το δοχείο ελαίου του μετασχηματιστή με εντολή απόζευξης.
• Με την πτώση της στάθμης του λαδιού (λόγω διαρροής κλπ.). Όταν η στάθμη του λαδιού κατέβει κάτω από το επιτρεπτό όριο δίνει αρχικά σήμανση κινδύνου και εάν η στάθμη εξακολουθεί να κατεβαίνει και πέσει κάτω και από το όριο ασφαλείας τότε δίνει εντολή απόζευξης.

Η ανίχνευση των ανωτέρω είναι κρίσιμη και σε περίπτωση μη λειτουργίας υπάρχει κίνδυνος καταστροφής του μετασχηματιστή.

Σε περίπτωση εσωτερικού σφάλματος στο Μ/Σ λαδιού, π.χ. βραχυκύκλωμα μεταξύ των σπειρών στα πηνία μέσης ή χαμηλής τάσης, εξαιτίας αστοχίας στη μόνωση, τοπικά η θερμοκρασία του λαδιού ανεβαίνει απότομα με συνέπεια:

• την εξάτμισή του και τη δημιουργία φυσσαλίδων (αερίου) που οδεύουν προς τα πάνω.
• την έντονη ροή του λαδιού.

Διαθέτουμε ρελέ Buchholz της Schneider Electric, ABB κ.ά.

Ηλεκτρονόμοι Θερμοκρασίας για Μετασχηματιστές Ελαίου και Ξηρού τύπου.

Ένας από τους βασικότερους ελέγχους σους μετασχηματιστών λαδιού ή ξηρού τύπου (χυτορητίνης) είναι ο έλεγχος της θερμοκρασίας τους, ώστε να μην ξεπεράσει τα όρια που έχει ορίσει ο κατασκευαστής του μετασχηματιστή.

Στους μετασχηματιστές ελαίου χρησιμοποιούνται τα θερμόμετρα λαδιού που παρακολουθούν τη θερμοκρασία του ανώτερου στρώματος λαδιού του μετασχηματιστή, η οποία δεν πρέπει να ξεπεράσει τους 100°C. Το θερμόμετρο αυτό είναι εφοδιασμένο με δύο επαφές. Όταν η θερμοκρασία ξεπεράσει το πρώτο όριο  τότε κλείνει η πρώτη επαφή και δίνει αρχικά εντολή σήμανσης κινδύνου ALARM και, αν η θερμοκρασία  εξακολουθεί να αυξάνει, εντολή απόζευξης TPIP.

Στους μετασχηματιστές ξηρού τύπου (xυτoρητίνης) υπάρχουν τοποθετημένοι μέσα στα τυλίγματα της χαμηλής τάσης θερμίστορ PTC ή PT100 των οποίων η αντίσταση τους μεταβάλλεται με τη θερμοκρασία τους. Τα θερμίστορ αυτά συνεργάζονται με ένα ηλεκτρονικό όργανο προστασίας το οποίο απεικονίζει τις θερμοκρασίες λειτουργίας των τυλιγμάτων και επιτηρεί τη θερμοκρασία λειτουργίας των μετασχηματιστών δίνοντας αρχικά εντολή σήμανσης κινδύνου ALARM σε πρώτο επίπεδο και αν η θερμοκρασία εξακολουθεί να αυξάνεται, εντολή απόζευξης TPIP. Οι ηλεκτρονόμοι αυτοί έχουν και τη δυνατότητα ελέγχου του εξαερισμού του υποσταθμού.

Διαθέτουμε επιτηρητές θερμοκρασίας της ιταλικής DIEL (MT200, MT300, κλπ.)

Ηλεκτρονόμοι Ηλεκτρικών Μεγεθών

Οι ηλεκτρονόμοι αυτοί είναι συσκευές που έχουν σκοπό τη συνεχή επιτήρηση ηλεκτρικών μεγεθών όπως την τάση, ένταση, συχνότητα κλπ. σε ένα τμήμα της ηλεκτρικής εγκατάστασης. Αν το ηλεκτρικό μέγεθος ξεπεράσει τα όρια επιτήρησης, τότε αυτόματα δίνουν τις απαραίτητες εντολές (συνήθως εντολή TRIP), με σκοπό να αποτρέψουν ζημίες ή κακή λειτουργία του υποσταθμού.

Σε ορισμένες εφαρμογές π.χ Φωτοβολταικά Πάρκα οι ηλεκτρονόμοι συντελούν στη λειτουργία του φωτοβολταικού σταθμού επιτηρώντας το δίκτυο της ΔΕΗ. Έτσι όταν το δίκτυο βρεθεί εκτός των προκαθορισμένων τιμών απενεργοποιούν την παροχή και επαναφέρουν αντίστοιχα όταν οι τιμές βρεθούν και πάλι εντος των επιθυμητών ορίων.

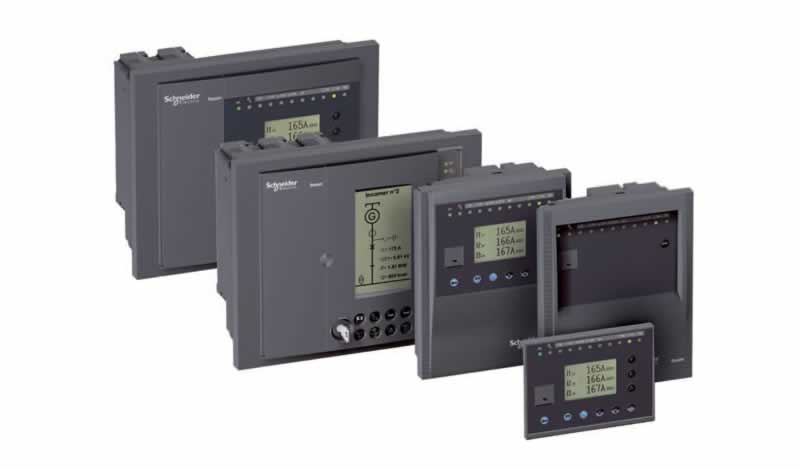

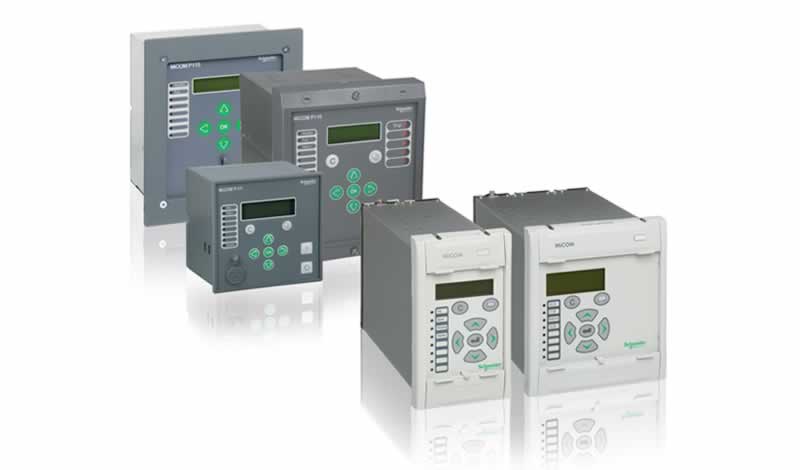

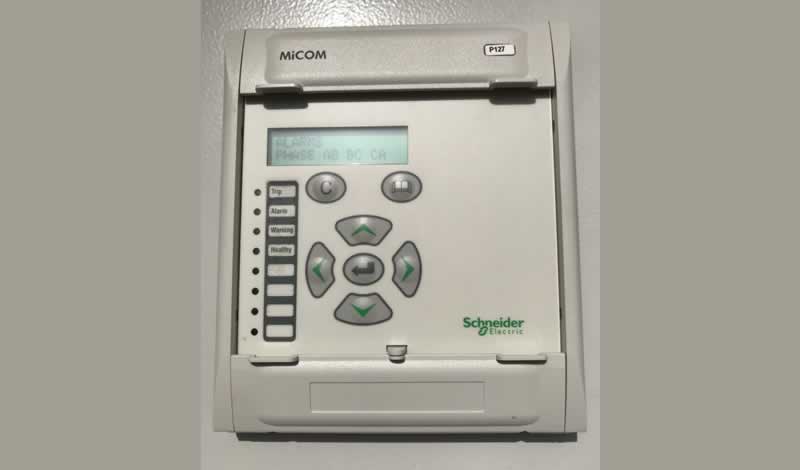

Διαθέτουμε ηλεκτρονόμους ηλεκτρικών μεγεθών SEPAM και MiCOM της Schneider Electric.

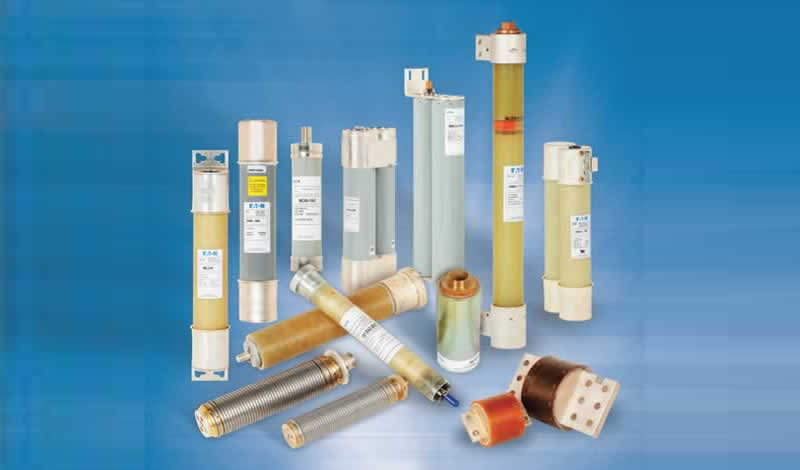

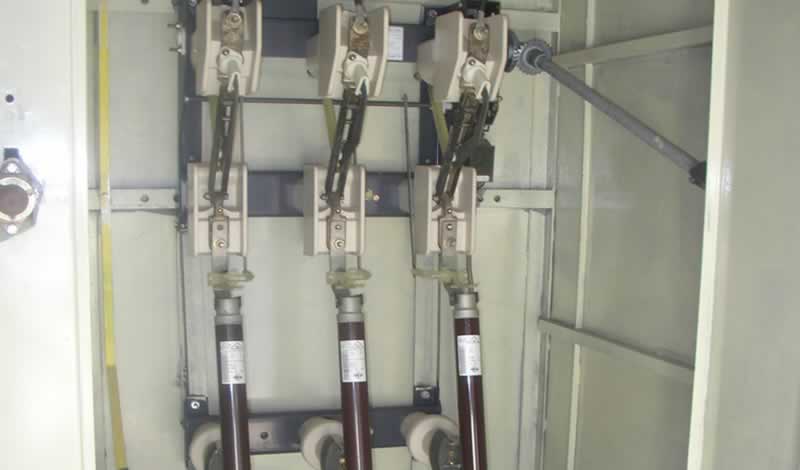

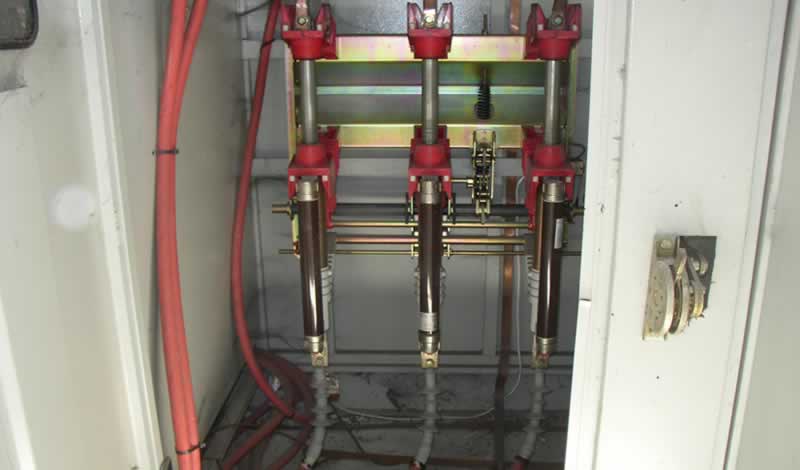

Ασφάλειες μέσης τάσης για θερμική και μαγνητική προστασία. Με χαμηλό κόστος και μηδενική συντήρηση, οι ασφάλειες μέσης τάσης αποτελούν άριστη λύση για την προστασία ηλεκτρολογικών εξοπλισμών στο δημόσιο και βιομηχανικό δίκτυο διανομής μέχρι την ισχύ των 630kVA.

Διαθέτουμε ασφάλειες μέσης τάσης της ΕΑΤΟΝ (Bussmann).

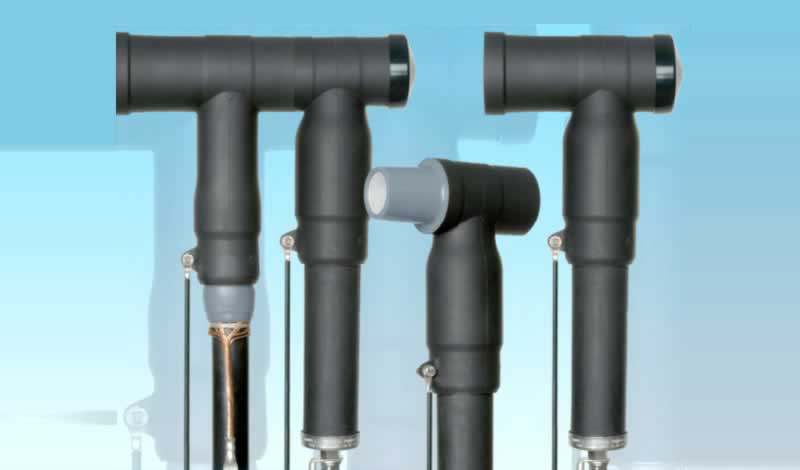

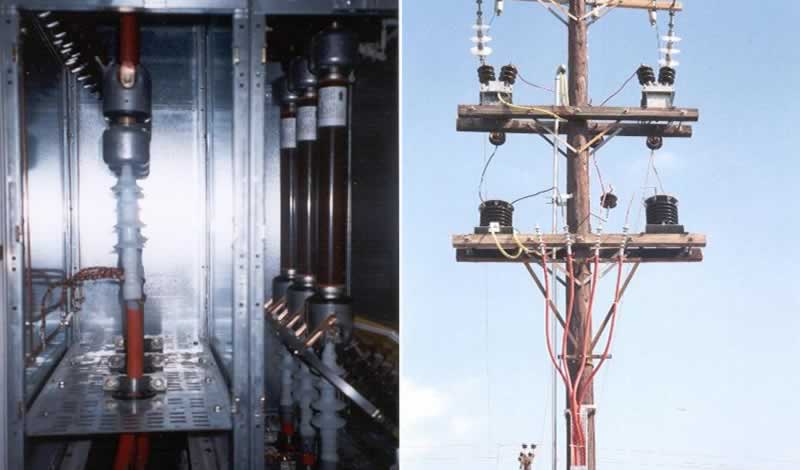

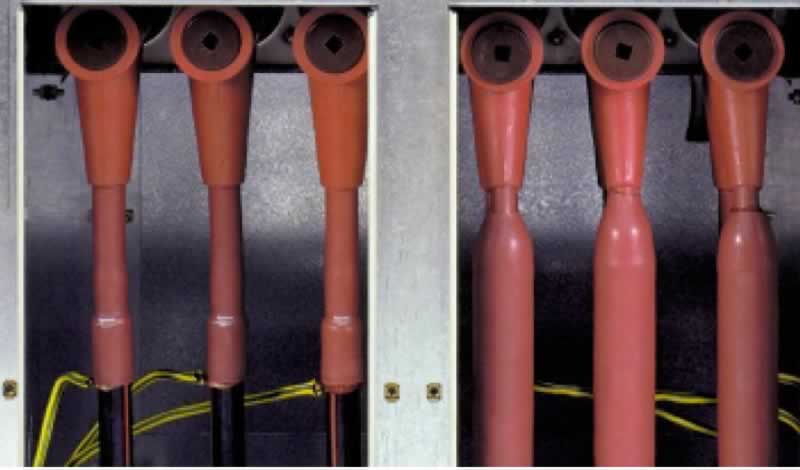

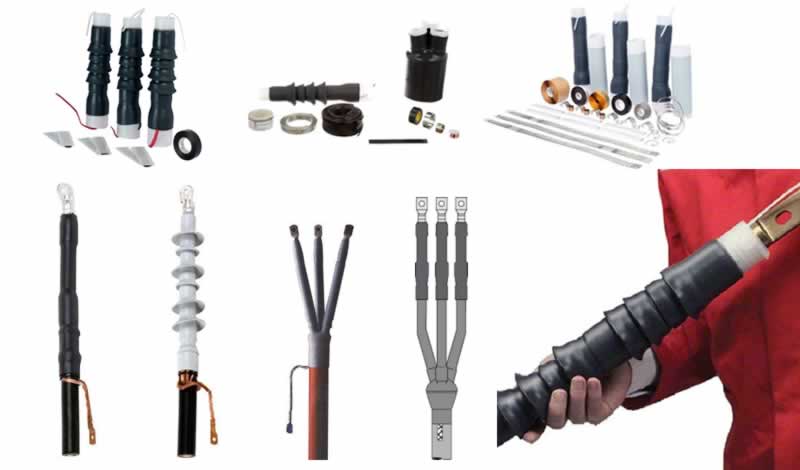

Ψυχροσυστελλόμενα ακροκιβώτια μέσης τάσης 24KV εξωτερικού και εσωτερικού χώρου για διάφορες διατομές καλωδίων.

• Ο ψυχροσυστελλόμενος τερματισμός είναι μια εύκολη και ασφαλής λύση για τον τερματισμό καλωδίων μέσης τάσης έως 24 kV.
• Η διάταξη ελέγχου του ηλεκτρικού πεδίου είναι προεγκατεστημένη στο μονωτικό σώμα.
• Δεν απαιτούνται εργαλεία για την εγκατάσταση.
• Μεγάλο εύρος διατομών καλωδίων.
• Απαρτία 3 φάσεων.

Διαθέτουμε ακροκιβώτια της 3M και ENIA.

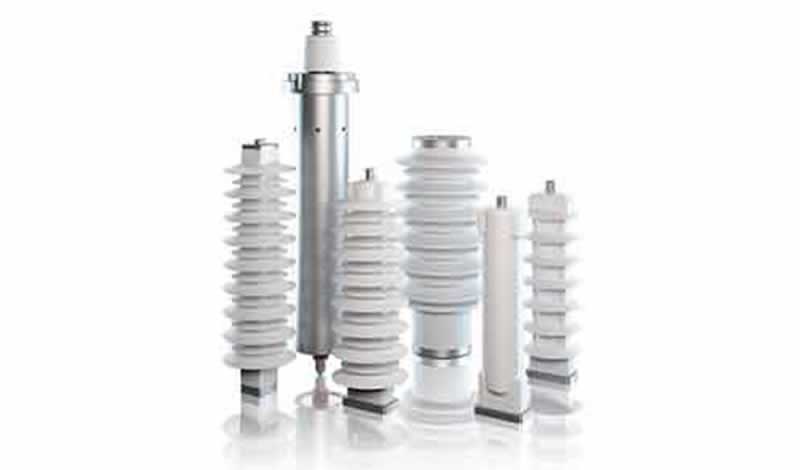

Αλεξικέραυνα εσωτερκού και εξωτερικού χώρου της Raychem για την προστασία του εξοπλισμού από κρουστικές υπερτάσεις.

• Αλεξικέραυνα εσωτερκού χώρου πεδίων μέσης τάσης
• Αλεξικέραυνα εξωτερικού χώρου πεδίων μέσης τάσης
• Αλεξικέραυνα εξωτερικού χώρου στην πλευρά μέσης τάσης του μετασχηματιστή

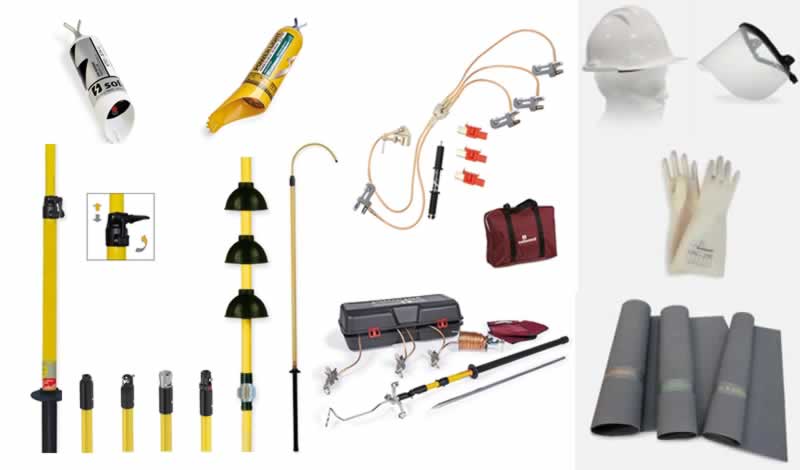

• Κράνη προστασίας
• Μάσκες προσώπου για αέρια και σκόνη
• Γάντια μονωτικά μέχρι 36KV
• Τάπητας μονωτικός μέχρι 36KV
• Πινακίδες σήμανσης
• Δοκιμαστικό ύπαρξης τάσης 10-36KV
• Βραχυκυκλωτήρες μέσης τάσης μονοφασικοί και τριφασικοί
• Εξολκέας ασφαλειών μέσης τάσης

Διαθέτουμε όλη τη γκάμα της Sofamel.
